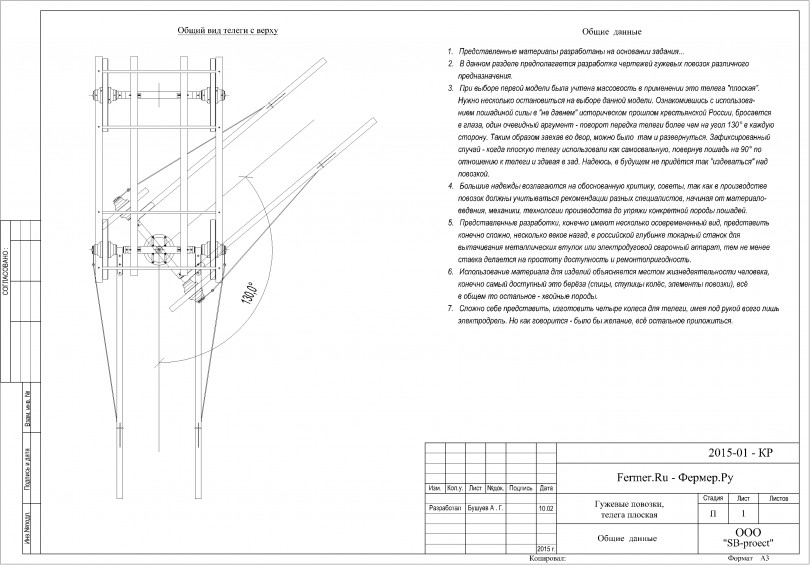

Чертежи для изготовления гужевых повозок. Представляю по сути первый лист из " личной серии". Буду благодарен за обоснованные замечания. Так - как подобной информации в сетях минимум - дальнейшая разработка чертежей предполагается. Исполнение чертежей на платформе AutoCAD







Представляем начало серии, по прежнему будем благодарны за обоснованные замечания и добавления.

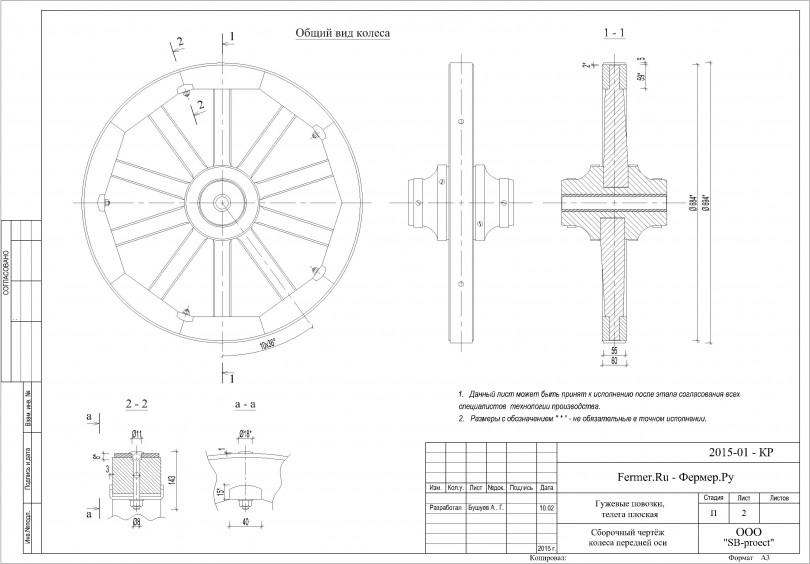

Представляем чертёж универсальной, равносторонней, ступицы передних и задних колёс, для гужевой повозки грузоподъёмностью 600 - 650 кг.





Представляем чертёж обода малого колеса.
